Ей там! Като доставчик на усилватели на EDFA, напоследък получавам много въпроси за това как начинът на работа, като непрекъсната - вълна (CW) или импулсирана, влияе на тези усилватели. И така, реших, че ще седна и ще напиша този блог, за да споделя някои прозрения.
Нека започнем с разбирането какви са усилвателите на EDFA. EDFA, или ербий - легиран усилвател на влакната, е ключов компонент в оптичните комуникационни системи. Използва се за увеличаване на силата на оптичните сигнали, без първо да ги преобразува в електрически сигнали. Можете да проверите повече заEDFA усилвател на влакнатаНа нашия уебсайт.
Непрекъснато - операция на вълната (CW)
Непрекъснато - работата на вълната е доста проста. В този режим усилвателят на EDFA непрекъснато усилва входния оптичен сигнал. Входният сигнал е постоянен поток от светлина и усилвателят работи за постоянно увеличаване на мощността си.
Едно от големите предимства на работата на CW е неговата простота. Лесно е да се настрои и поддържа. Не е необходимо да се притеснявате за сложно време или синхронизация. За приложения, при които е необходим стабилен, непрекъснат сигнал, като в дългосрочни оптични комуникационни връзки, CW - управляваните EDFAs са чудесен избор.
По отношение на производителността, CW - управляваните EDFA могат да осигурят висока печалба в широк диапазон от дължини на вълните. Те могат да предложат и цифри с нисък шум, което е от решаващо значение за поддържане на качеството на оптичния сигнал. Обучението в CW, управлявана EDFA, се определя главно от мощността на помпата и дължината на легираното влакно от ербий.
Операцията на CW обаче също има своите ограничения. Един от основните проблеми е потенциалът за насищане на печалбата. Ако мощността на входния сигнал е твърде висока, усилвателят може да достигне точка, в която той не може да осигури повече печалба. Това може да доведе до изкривяване на сигнала и намаляване на общата производителност на системата.
Импулсна операция
Сега, нека поговорим за импулсна операция. В този режим входният оптичен сигнал се състои от къси импулси на светлина. След това усилвателят на EDFA усилва тези индивидуални импулси.
Импулсна работа е идеална за приложения, при които са необходими високи силови импулси, като например в оптично време - рефлекторна домейна (OTDR) или лазерни радарни системи. Способността за усилване на късите импулси позволява по -добра разделителна способност и по -точни измервания в тези приложения.
Една от уникалните характеристики на Pulsed - управлявани EDFAs е способността им да съхраняват енергия. По време на интервалите между импулсите усилвателят може да абсорбира енергия от източника на помпата и да я съхранява в легираното влакно. След това, когато настъпи импулс, тази съхранена енергия се използва за усилване на импулса, което води до високи импулси на мощност.
Но Pulsed Operation също идва със собствен набор от предизвикателства. Времето и синхронизацията са от решаващо значение. Усилвателят трябва да бъде точно настроен, за да съответства на скоростта на повторение на импулса и продължителността на входния сигнал. Всяко несъответствие може да доведе до лошо усилване и дори увреждане на усилвателя.
Друго предизвикателство е потенциалът за изкривяване на пулса. Динамиката на усилването в импулсен EDFA е по -сложен, отколкото в CW, управляван. Обучението може да варира в зависимост от формата на импулса, продължителността и скоростта на повторение, което може да доведе до изкривяване на изходните импулси.
Въздействие върху дизайна на усилвателя
Режимът на работа също има значително влияние върху дизайна на усилвателя на EDFA.
За CW - управлявани EDFAs, дизайнът се фокусира върху осигуряването на стабилна и последователна печалба. Източникът на помпата обикновено е непрекъснат - вълнов лазерен диод, а легираното ербийско влакно е оптимизирано за непрекъснато усилване на вълната. Системите за контрол на обратната връзка са проектирани да поддържат постоянно усилване във времето, компенсирайки всякакви вариации във входния сигнал или работни условия.
От друга страна, импулсните EDFAs изискват по -сложен дизайн. Източникът на помпата може да се наложи да бъде импулсен, за да съответства на входните импулси. Ербий - легираното влакно трябва да има висока енергия - капацитет за съхранение, за да се справи с късото усилване на импулса. И системите за управление трябва да могат бързо да регулират усилването, за да се адаптират към променящите се импулсни характеристики.
Въздействие върху производителността на системата
Изборът между CW и импулсна операция може да окаже голямо влияние върху цялостната ефективност на оптичната система.
В система, базирана на CW, акцентът е върху дългосрочната стабилност и висококачественото предаване на сигнал. Системата може да обработва големи количества данни на дълги разстояния без значително разграждане на сигнала. Въпреки това, той може да не е подходящ за приложения, които изискват високи силови импулси.
В импулсна система, фокусът е върху производството на импулси с висока мощност и точното време. Тези системи могат да осигурят по -добра разделителна способност и по -подробна информация в приложения като OTDR. Но те могат да бъдат по -сложни и по -малко стабилни в сравнение със системите, базирани на CW.
Реални - световни приложения
Нека разгледаме някои реални приложения, за да видим как има значение начинът на работа.
В дългосрочни оптични комуникационни мрежи CW - оперираните EDFAs са норма. Тези мрежи трябва да предават големи количества данни над хиляди километри. Стабилното усилване и ниският шум от CW - управлявани EDFAs гарантират, че сигналът остава силен и ясен по време на предаването.
От друга страна, в научните изследвания, особено в области като лазерна спектроскопия и ултрабърза оптика, често се използват импулсни EDFAs. Тези приложения изискват високи силови импулси, за да възбуждат атомите и молекулите или да се изучават бързо - променящи се процеси.
Заключение
Така че, както можете да видите, режимът на работа, независимо дали е непрекъснат - вълна или импулсиран, има дълбоко влияние върху производителността, дизайна и прилагането на усилвателите на EDFA.
Ако сте на пазара за усилвател на EDFA, е от решаващо значение да разгледате вашите специфични изисквания. Имате ли нужда от стабилен, непрекъснат сигнал или се нуждаете от високи силови импулси? След като сте отговорили на тези въпроси, можете да изберете правилния режим на работа за вашето приложение.

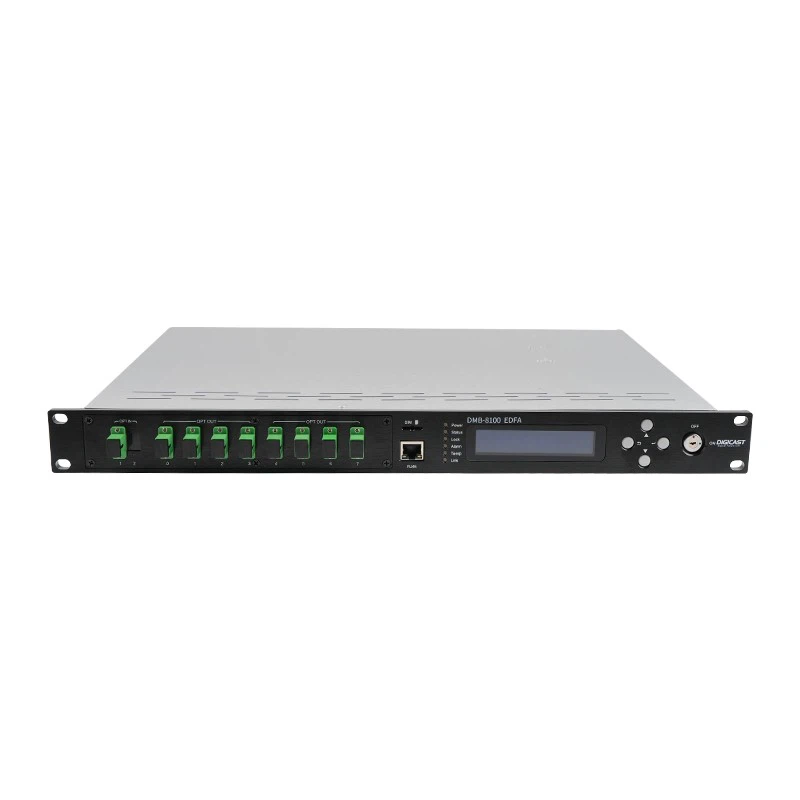

Ние предлагаме широка гама от усилватели на EDFA, включително16 ПОРТ ЕРБИЙСКИ ВЪЗДЕЙСТВИЕ НА ВЪЗСТАНОВЯВАНЕ, които могат да бъдат конфигурирани както за CW, така и за импулсна работа. Ако имате въпроси или се интересувате от закупуване на усилвател на EDFA, не се колебайте да се свържете с нас. Тук сме, за да ви помогнем да намерите най -доброто решение за вашите нужди.
ЛИТЕРАТУРА
- Agrawal, GP (2002). Системи за комуникация на фибри. John Wiley & Sons.
- Desurvire, E. (1994). Erbium - Легирани усилватели на влакна: принципи и приложения. Wiley - Interscience.
