Като подправен доставчик на QAM модулатори, свидетел съм от първа ръка на основната роля, която тези устройства играят в съвременните комуникационни системи. Независимо дали става въпрос за излъчване, кабелна телевизия или предаване на данни, QAM модулаторите са от съществено значение за кодиране на цифрова информация върху аналогов носител сигнал. Въпреки това, постигането на оптимална производителност от QAM модулатор често изисква внимателно регулиране на параметрите. В тази публикация в блога ще споделя някои прозрения и практически съвети как да регулирате ефективно параметрите на QAM модулатор.
Разбиране на основите на модулацията на QAM
Преди да се задълбочите в регулиране на параметрите, е от решаващо значение да имате солидно разбиране на квадратурната амплитудна модулация (QAM). QAM е схема на модулация, която комбинира както амплитудата, така и фазовата модулация за ефективно предаване на цифрови данни. В QAM модулатор входните цифрови данни са картографирани на диаграма на съзвездие, където всяка точка представлява уникална комбинация от амплитуда и фаза. Броят на точките в съзвездието определя реда на модулация, като 16-QAM, 64-QAM или 256-QAM. QAM схемите от по-висок ред могат да предават повече данни на символ, но също така са по-податливи на шум и смущения.
Ключови параметри за регулиране
1. Честота на превозвача
Честотата на носителя е честотата на аналоговия сигнал, върху който са модулирани цифровите данни. Обикновено се определя въз основа на изискванията на комуникационната система. Например, в кабелните телевизионни системи честотата на носителя може да бъде в UHF или VHF лентата. За да регулират честотата на носителя, повечето QAM модулатори имат опция за настройка на честотата, или чрез интерфейс на предния панел, или за софтуерно управление. Важно е да се гарантира, че честотата на носителя е в рамките на разрешения честотен диапазон на системата и не причинява смущения в други сигнали.
2. Скорост на символа
Скоростта на символа се отнася до броя на символите, предавани в секунда. Той е пряко свързан със скоростта на данни на системата. По -високата скорост на символите позволява по -бързо предаване на данни, но също така изисква по -широка честотна лента. Когато регулирате скоростта на символа, трябва да вземете предвид наличната честотна лента и възможностите на приемника. Повечето модулатори на QAM поддържат диапазон от скорости на символи и можете да изберете подходящата стойност въз основа на вашите специфични нужди.
3. Поръчка за модулация
Както бе споменато по -рано, редът на модулация определя броя на битовете на символ. По -високите поръчки за модулация могат да постигнат по -високи скорости на данни, но са по -чувствителни към шума. Когато избирате поръчката за модулация, трябва да балансирате изискванията за скорост на данни с качеството на предавателния канал. Например, във висококачествен канал с нисък шум, можете да използвате по-висок ред на модулация като 256-QAM. В шумния канал по-нисък ред на модулация като 16-QAM може да бъде по-подходящ.
4. Ниво на мощност
Нивото на мощност на модулирания сигнал е друг важен параметър. Той засяга силата на сигнала на приемника и зоната на покритие. Ако нивото на мощност е твърде ниско, сигналът може да е слаб и труден за откриване. Ако е твърде високо, това може да причини намеса на други сигнали. Повечето модулатори на QAM ви позволяват да регулирате нивото на изходната мощност, обикновено в DBM. Трябва да зададете нивото на мощност според изискванията на системата и разпоредбите във вашия район.
5. Кодиране на корекция на грешки
Кодирането на корекция на грешки се използва за откриване и коригиране на грешки, които възникват по време на предаването. Той добавя излишна информация към потока от данни, която може да се използва за възстановяване на оригиналните данни, ако бъдат открити грешки. Различните модулатори на QAM поддържат различни схеми за кодиране на грешки, като кодиране на тръстика-соломон или конволюционно кодиране. Можете да коригирате параметрите за кодиране на корекция на грешки, за да подобрите надеждността на предаването, особено в шумни среди.
Процес на регулиране на параметъра стъпка по стъпка
Стъпка 1: Системен анализ
Преди да направите някакви корекции на параметрите, е от съществено значение да се анализират изискванията на системата за комуникация. Помислете за фактори като скоростта на данни, честотната лента, разстоянието на предаването и качеството на канала. Този анализ ще ви помогне да определите подходящите стойности за ключовите параметри.
Стъпка 2: Първоначална настройка
Започнете с настройка на носещата честота, скоростта на символа и поръчката на модулация въз основа на системния анализ. Повечето модулатори на QAM имат настройки по подразбиране, които можете да използвате като отправна точка. Не забравяйте да проверите дали тези настройки са в разрешения обхват на системата.
Стъпка 3: Оптимизация на нивото на мощност
Регулирайте нивото на мощност на модулирания сигнал, за да постигнете желаната сила на сигнала на приемника. Можете да използвате анализатор на спектър или електромер за измерване на изходната мощност. Постепенно увеличете или намалете нивото на мощност, докато не получите оптималната производителност.
Стъпка 4: Конфигурация за кодиране на корекция на грешки
Конфигурирайте параметрите за кодиране на корекция на грешки според нивото на шума на канала. Ако каналът е шумно, може да се наложи да увеличите нивото на корекция на грешки. Следете степента на грешка в приемника, за да оцените ефективността на кодирането на корекцията на грешките.
Стъпка 5: Мониторинг на производителността
След като направите първоначалните корекции на параметрите, следете работата на QAM модулатора. Използвайте битов тестер за честота на грешки или други инструменти за наблюдение, за да измервате скоростта на грешки, съотношението сигнал / шум и други показатели за производителност. Ако производителността не е задоволителна, направете допълнителни корекции на параметрите.
Използване на нашите QAM модулатори

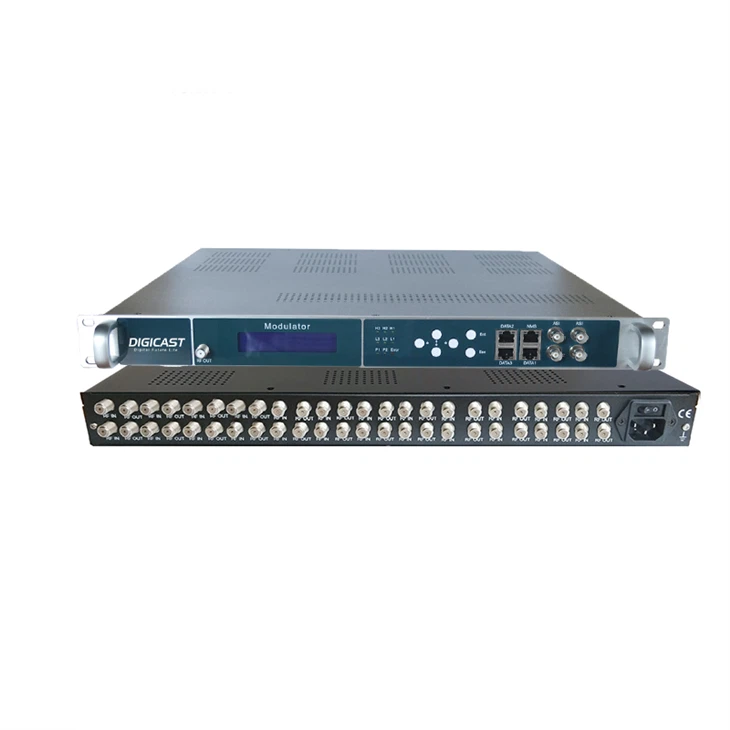

В нашата компания предлагаме широк спектър от висококачествени QAM модулатори, включителноМулти канален RF модулатор,Модулатор RFиATSC RF модулатор. Нашите модулатори са проектирани с усъвършенствани функции и удобни за потребителя интерфейси, което ви прави лесно да регулирате параметрите и да постигнете оптимална производителност.
Ако търсите надежден QAM модулатор за вашата комуникационна система, ще се радваме да ви помогнем. Екипът ни от експерти може да ви предостави подробна техническа поддръжка и насоки за коригиране на параметрите. Независимо дали сте малък бизнес или голямо предприятие, ние имаме правилното решение за вас.
Заключение
Регулирането на параметрите на QAM модулатор е критична стъпка за осигуряване на оптималната ефективност на комуникационната система. Разбирайки ключовите параметри и следвайки систематичен процес на регулиране, можете да постигнете високи скорости на данни, ниски грешки и надеждно предаване. В нашата компания ние се ангажираме да ви предоставим най -добрите модулатори на QAM и техническа поддръжка. Ако имате въпроси или се нуждаете от допълнителна помощ, моля, не се колебайте да се свържете с нас за дискусия за обществени поръчки.
