Като доставчик на EDFA (усилвател на влакна с Erbium) в системата WDM (Multiplexing Division Division), аз съм дълбоко наясно със значението на надеждността в тези усъвършенствани технологии за оптична комуникация. В този блог ще се задълбоча в проблемите на надеждността на EDFA в WDM системите, предлагайки прозрения въз основа на нашия опит и знания в индустрията.
Въведение в EDFA в WDM

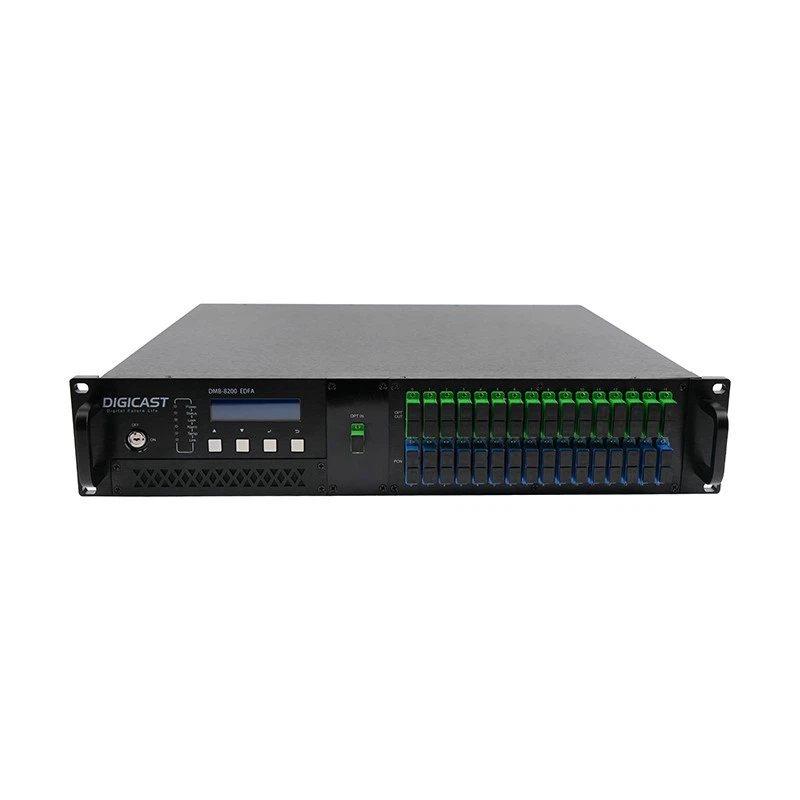

WDM технологията позволява да се предават множество оптични сигнали с различни дължини на вълната едновременно върху едно оптично влакно, като значително увеличават капацитета на предаване на оптичната мрежа. EDFA, от друга страна, е ключов компонент в WDM системите. Той усилва оптичните сигнали, без да ги преобразува в електрически сигнали, което е от решаващо значение за поддържане на предаване на данни с висока скорост. Комбинацията от WDM и EDFA направи революция в областта на оптичната комуникация, като позволява дълго - разстояние, трансфер на данни с висок капацитет. За повече информация относно усилвателя на влакната на WDM EDFA, можете да посетитеWDM EDFA усилвател на влакната.
Предизвикателства за надеждност в EDFA за WDM
1. Температурна чувствителност
Един от най -известните проблеми на надеждността на EDFA в WDM е неговата чувствителност към температура. Фигурата на усилването и шума на EDFA са силно зависими от работната температура. Когато температурата се промени, може да се повлияе на инверсията на популацията в ербийното влакно, което води до вариации в усилването. Това вариация на усилване може да причини дисбаланси на канал - до - канал в WDM система. Например, в дългосрочна WDM мрежа, различни EDFA по пътя на предаването могат да изпитат различни температурни условия. Ако температурата на едно място на усилвателя се повиши, усилването на този усилвател може да се увеличи, което води до някои канали с по -висока мощност от други. Този дисбаланс на мощността може да доведе до разграждане на сигнала и повишена скорост на бит - грешка (BER) в засегнатите канали.
За да се смекчи този проблем, механизмите за контрол на температурата често се използват в EDFA. Тези механизми могат да включват термоелектрически охладители (TECs), които поддържат стабилна температура вътре в усилвателя модул. Самите TEC обаче добавят сложност и потенциални точки на неуспех в системата на EDFA. Ако TEC неизправности, температурата на EDFA може да се колебае, причинявайки проблеми с надеждността.
2. Помпа лазерна повреда
Лазерът на помпата е критичен компонент на EDFA. Той осигурява енергията, необходима за създаване на инверсия на популацията в легираното влакно, което е от съществено значение за усилването на сигнала. Помпените лазери са полупроводникови устройства и като всички полупроводници, те имат ограничен живот. С течение на времето изходната мощност на лазера на помпата може да се разгради поради фактори като стареене, термично напрежение и електрическо напрежение.
В WDM система може да се използва един помпа лазер за изпомпване на множество EDFA или множество канала в рамките на EDFA. Ако лазерът на помпата се провали, усилването на оптичните сигнали ще бъде силно засегнато. Това може да доведе до пълна загуба на сигнал в някои или всички канали в системата на WDM. За да се подобри надеждността, често се използват излишни помпени лазери. Например, може да се реализира конфигурация на съкращаване 1 + 1, при която един лазер помпа действа като основна помпа, а другата като резервно копие. Това съкращение обаче добавя към разходите и сложността на системата EDFA.
3. Разграждане на оптичния компонент
EDFAs съдържат различни оптични компоненти като изолатори, съединители и мултиплексори/демултиплексери на разделението на дължината на вълната. Тези компоненти могат да се влошат с течение на времето поради фактори като условията на околната среда, оптичното напрежение на мощността и механичните вибрации.
Изолаторите се използват за предотвратяване на отражението на оптичните сигнали, което може да причини нестабилност в EDFA. Ако изолаторът се разгради, отразената светлина може да попречи на сигнала за разпространение напред, което води до усилване на колебанията и повишен шум. Съединителите се използват за комбиниране или разделяне на оптични сигнали. Деградацията в съединител може да доведе до неравномерно разпределение на мощността между каналите в WDM система.
4. Натрупайте колебания и шум
В WDM система множество канала с различни дължини на вълната се усилват едновременно в EDFA. Подвижването на EDFA може да бъде повлияно от входната мощност на всеки канал и взаимодействието между различни канали. Това може да доведе до придобиване на колебания, особено когато има внезапни промени във входната мощност на някои канали. Например, ако се добави нов канал или съществуващ канал се изпусне в WDM система, усилването на останалите канали може да се промени.
Шумът е друг важен фактор. Фигурата на шума на EDFA определя количеството допълнителен шум, добавен към оптичния сигнал по време на усилване. Високите нива на шум могат да намалят съотношението на сигнала - към - шум (SNR) на оптичните сигнали, което води до увеличен BER. В WDM система шумът от различни канали също може да взаимодейства помежду си, като допълнително влошава цялостната производителност на системата.
Стратегии за подобряване на надеждността на EDFA в WDM
1. Дизайн на съкращения
Както бе споменато по -рано, съкращението е ефективен начин за подобряване на надеждността на EDFA в WDM системите. В допълнение към лазерното излишък на помпата, могат да бъдат съкратени и други компоненти като захранване. Изливното захранване гарантира, че EDFA може да продължи да работи, дори ако едно захранване не успее. Това е особено важно в критичните WDM мрежи, където се изисква непрекъсната работа.
2. Мониторинг и управление
Прилагането на цялостна система за мониторинг и управление е от решаващо значение за осигуряване на надеждността на EDFAs в WDM системите. Тази система може да следи параметрите като усилване, фигура на шума, мощност на лазерната помпа и температура в реално време. Чрез непрекъснато наблюдение на тези параметри потенциалните проблеми могат да бъдат открити рано и да се предприемат подходящи действия преди да се появи повреда. Например, ако печалбата на EDFA започне да се отклонява от нормалната си стойност, системата за мониторинг може да предупреди мрежовия оператор, който след това може да проучи причината и да предприеме коригиращи мерки.
3. Избор на висококачествени компоненти
Изборът на висококачествени оптични компоненти е от съществено значение за подобряване на надеждността на EDFA. Компонентите с по -добра производителност и по -дълъг живот могат да намалят вероятността от повреда. Например, използването на лазери с висока надеждност и оптични изолатори може значително да подобри общата надеждност на EDFA.
4. Защита на околната среда
Защитата на EDFA от тежки условия на околната среда също може да повиши надеждността им. Това може да включва използване на заграждения, които са устойчиви на изменения на прах, влага и температура. Чрез осигуряване на стабилна и чиста среда за EDFA, влошаването на неговите компоненти може да бъде забавено.
Заключение
Като доставчик на EDFA в WDM системите, ние разбираме значението на решаването на проблемите на надеждността на EDFAS. Температурната чувствителност, лазерната повреда на помпата, деградацията на оптичния компонент, колебанията на усилването и шума са всички значителни предизвикателства, които трябва да бъдат преодолени. Чрез прилагането на стратегии като проектиране на съкращения, мониторинг и управление, избор на висококачествени компоненти и опазване на околната среда, можем да подобрим надеждността на EDFA в WDM системите.
Ако се интересувате от нашите продукти на EDFA за вашите WDM приложения и искате да обсъдите вашите специфични изисквания, ние ви приветстваме да се свържете с нас за поръчки и по -нататък 洽谈. Екипът ни от експерти е готов да ви предостави най -добрите решения и поддръжка.
ЛИТЕРАТУРА
- Agrawal, GP (2002). Системи за комуникация на фибри. Уайли.
- Олшански, Р. (1981). Фибри - Оптична комуникация: Първото десетилетие. IEE Proceedings H (микровълни, оптика и антени), 128 (6), 303 - 316.
- Старши, JM (1992). Комуникации на оптични влакна: принципи и практика. Prentice Hall.
