Като доставчик на радиочестотни модулатори често ме питат за честотите, които тези устройства поддържат. Това е важен въпрос, особено за тези, които искат да създадат надеждна и ефективна аудио-визуална или комуникационна система. В този блог ще разбия честотните диапазони, с които RF модулаторите обикновено работят, и как това знание може да ви помогне да направите правилния избор за вашите нужди.
Разбиране на основите на RF модулаторите
Преди да се потопим в честотите, нека набързо да разгледаме какво прави RF модулаторът. RF модулатор приема аудио и видео сигнал (като от видеорекордер, DVD плейър или конзола за игри) и го преобразува в радиочестотен (RF) сигнал. След това този радиочестотен сигнал може да бъде предаден по коаксиален кабел и приет от телевизор или радиоприемник.
Общи честотни диапазони
Честотната поддръжка на RF модулатор може да варира в широки граници в зависимост от неговия тип и предназначение.
VHF честоти
Една от най-често срещаните честотни ленти, които RF модулаторите поддържат, е лентата с много висока честота (VHF). VHF честотите варират от 30 MHz до 300 MHz. В контекста на телевизионното излъчване УКВ обхватът е разделен на два поддиапазона: нисък УКВ (канали 2 - 6, приблизително 54 - 88 MHz) и висок УКВ (канали 7 - 13, около 174 - 216 MHz).
Много по-стари RF модулатори са проектирани да извеждат сигнали в VHF диапазона. Това е така, защото по-старите телевизори са били настроени предимно да приемат VHF сигнали. Например, ако имате стар видеорекордер и искате да го свържете към стар телевизор, VHF-способен RF модулатор ще свърши работа. Той ще преобразува аудио и видео сигналите на видеорекордера в VHF сигнал, който телевизорът може да улови на определен канал.
UHF честоти
Свръхвисоката честота (UHF) е друга важна честотна лента за RF модулаторите. UHF честотите варират от 300 MHz до 3 GHz. При телевизионното излъчване UHF каналите започват от канал 14 и достигат до канал 83, с честоти обикновено между 470 MHz и 890 MHz.
Съвременните RF модулатори често поддържат UHF честоти. Това е така, защото по-новите телевизори са по-добре оборудвани за приемане на UHF сигнали, а UHF предлага няколко предимства пред VHF. UHF сигналите могат да носят повече данни, което означава по-добро качество на картината и звука. Те също така имат по-малко смущения, особено в градските райони, където има много електронни устройства.
Ако настройвате система за домашно забавление с по-нови компоненти, UHF-способен RF модулатор вероятно е по-добър избор. Той ще гарантира, че получавате възможно най-доброто качество при предаване на аудио и видео сигнали към вашия телевизор.
Други честотни ленти
Някои RF модулатори са проектирани да поддържат и други честотни ленти. Например, има RF модулатори, които могат да работят в FM радиочестотния диапазон (88 - 108 MHz). Те са полезни, ако искате да предавате аудио сигнали към FM радио приемник. Можете да използвате такъв модулатор, за да възпроизвеждате музика от вашия телефон или медиен плейър на радиото в колата или домашното FM радио.
Има и RF модулатори, които поддържат честоти, използвани в безжични комуникационни системи, като тези в 2,4 GHz или 5 GHz ленти. Те обикновено се използват в Wi - Fi и Bluetooth устройства. Въпреки това, тези видове RF модулатори са по-специализирани и обикновено се използват в специфични приложения, като безжично аудио или видео предаване на къси разстояния.
Видове RF модулатори и тяхната честотна поддръжка
Нека да разгледаме различните типове радиочестотни модулатори и как тяхната честотна поддръжка варира.

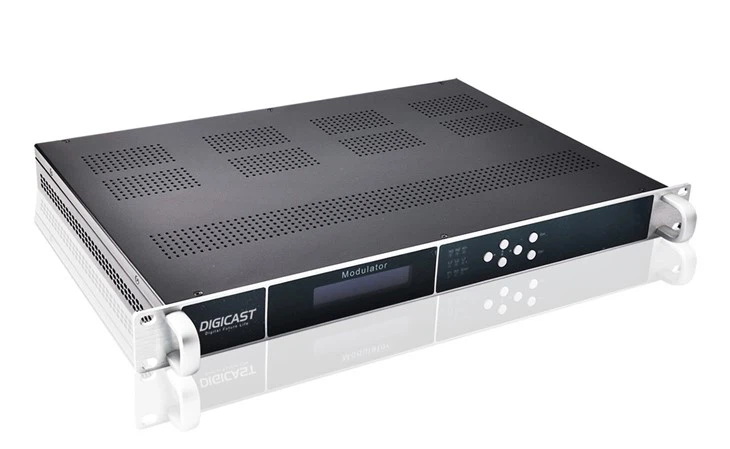

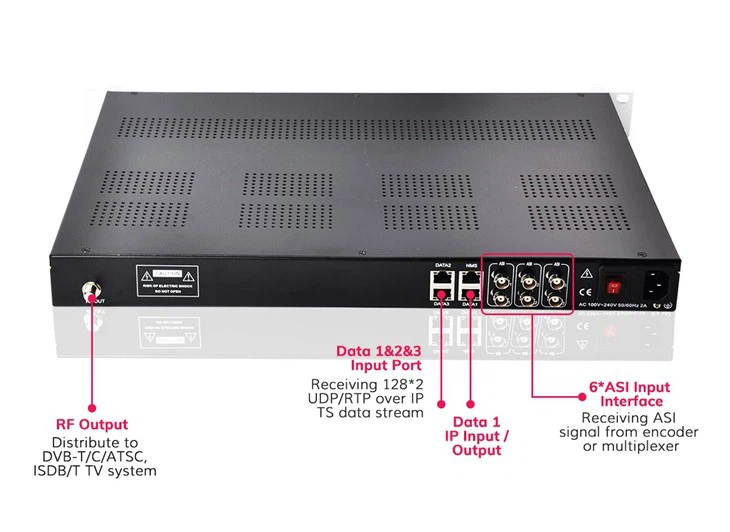

Модулатор за цифрова телевизия
Цифровите телевизионни модулатори са проектирани да преобразуват цифрови аудио и видео сигнали в RF сигнали за предаване. Тези модулатори обикновено поддържат както VHF, така и UHF честоти. Те често се използват в професионални настройки за излъчване, системи за кабелна телевизия и приложения за цифрово обозначение.
Модулаторът за цифрова телевизия може да обработва сигнали с висока разделителна способност (HD) и дори ултрависока разделителна способност (UHD). Той трябва да поддържа широк диапазон от честоти, за да осигури съвместимост с различни телевизори и стандарти за излъчване по света.
DVB модулатор
DVB (Digital Video Broadcasting) модулаторите са вид цифрови модулатори, които следват DVB стандартите. Тези стандарти се използват широко в Европа, Азия и Африка за цифрово телевизионно излъчване. DVB модулаторите обикновено поддържат UHF честоти, тъй като повечето базирани на DVB телевизионни предавания се предават в UHF обхвата.
Те са много прецизни по отношение на честотната модулация и кодирането на сигнала, осигурявайки висококачествено цифрово предаване. Ако сте в район, който използва DVB стандарти за телевизионно излъчване, DVB модулаторът е чудесен избор за вашите нужди за цифрово аудио и видео предаване.
RF видео модулатор
RF видео модулаторите са устройства с по-общо предназначение. Те могат да се използват за преобразуване на аналогови или цифрови видео сигнали в RF сигнали. Тези модулатори могат да поддържат различни честоти, включително VHF и UHF.
Те обикновено се използват в домашни настройки, като свързване на DVD плейър или конзола за игри към телевизор. RF видео модулатор ви дава гъвкавостта да избирате изходната честота въз основа на възможностите за настройка на вашия телевизор.
Фактори, влияещи върху честотната поддръжка
Няколко фактора могат да повлияят на честотната поддръжка на RF модулатор.
Дизайн и предназначение
Дизайнът и предназначението на RF модулатора играят голяма роля. Модулатор, предназначен за конкретно приложение, като професионална настройка за излъчване, ще има различни честотни изисквания в сравнение с модулатор за домашна употреба. Може да се наложи професионалните модулатори да поддържат по-широк диапазон от честоти и да имат по-прецизен контрол на честотата.
Съвместимост
Съвместимостта с други устройства в системата също е важна. Ако използвате RF модулатор за свързване към стар телевизор, той трябва да поддържа честотите, които телевизорът може да приема. От друга страна, ако го използвате в модерна система за домашно забавление със смарт телевизор, той трябва да може да извежда сигнали в честотите, които телевизорът предпочита.
Нормативни изисквания
Регулаторните изисквания в различни региони също могат да повлияят на честотната поддръжка. Различните държави имат различни правила относно използването на радиочестоти за излъчване и други цели. Един радиочестотен модулатор трябва да отговаря на тези разпоредби, за да бъде законно използван в определена област.
Избор на правилния RF модулатор въз основа на честотата
Когато избирате RF модулатор, важно е да вземете предвид честотните изисквания на вашата система.
Ако имате стар телевизор, който приема само VHF сигнали, VHF - само RF модулатор ще бъде достатъчен. Въпреки това, ако имате по-нов телевизор, който може да приема както VHF, така и UHF сигнали, модулатор, който поддържа и двете честотни ленти, ще ви даде повече гъвкавост.
Ако планирате да използвате RF модулатор за цифрово аудио и видео предаване, особено в професионална или търговска среда, модулатор за цифрова телевизия или DVB модулатор, който поддържа подходящите честоти и цифрови стандарти, е задължителен.
Заключение
В заключение, честотната поддръжка на RF модулатор е ключов фактор, който трябва да се има предвид при настройка на аудио-визуална или комуникационна система. RF модулаторите могат да поддържат широк диапазон от честоти, включително VHF, UHF, FM и дори честоти, използвани в безжичната комуникация.
Като доставчик на радиочестотни модулатори, мога да предложа разнообразие от продукти с различни честотни възможности, за да отговоря на вашите специфични нужди. Независимо дали търсите прост RF видео модулатор за домашна употреба или професионален модулатор за цифрова телевизия, ние ще ви покрием.
Ако се интересувате от закупуването на RF модулатор или имате въпроси относно честотната поддръжка и кой продукт е подходящ за вас, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите най-добрия избор за вашата система.
Референции
- „Наръчник по телевизионни технологии“ от Ф. Уилям Сарлс
- "RF Circuit Design" от Крис Боуик
