Ей там! Като доставчик на модулатор на QAM често ме питат какъв е принципът на QAM модулатор. И така, реших, че ще го разбия в тази публикация в блога.
Да започнем с основите. QAM означава квадратурна амплитудна модулация. Това е метод, използван в телекомуникациите за комбиниране на две модулирани сигнали (AM) в един канал, което позволява предаване на повече данни в рамките на една и съща честотна лента.
Основната идея зад QAM
В основата си QAM се възползва от факта, че можем да представим информация, използвайки както амплитудата, така и фазата на носител на сигнал. В традиционната AM система ние променяме само амплитудата на носещата вълна, за да кодираме информация. Но в QAM ние също играем наоколо с фазата.
Помислете за това така: Представете си, че изпращате съобщение с помощта на фенерче. В обикновена AM - като система, просто бихте променили колко ярко е фенерчето да предаде различни битове информация. Но в QAM можете също да наклоните фенерчето под различни ъгли (което представлява фазата), докато променяте яркостта му. Това ви дава повече начини да изпратите уникални части от информация.
Как работи QAM
QAM модулатор приема цифрови данни, обикновено под формата на двоични битове. Тези битове са групирани заедно в символи. Всеки символ представлява специфична комбинация от амплитуда и фаза.
Да речем, че имаме модулатор 16 - QAM. "16" тук означава, че има 16 различни символа, които могат да бъдат предадени. Тъй като всеки символ трябва да бъде представен от уникална комбинация от амплитуда и фаза, можем да мислим за тези символи като точки на съзвездие.
Диаграмата на съзвездието е като карта, която показва всички възможни символи в QAM система. Всяка точка на диаграмата съответства на специфична комбинация от във фаза (I) и квадратури (q) компоненти. I и Q компонентите са два ортогонални (перпендикулярни) сигнала, които са комбинирани, за да образуват крайния QAM сигнал.
Когато цифровите данни влязат в модулатора, първо се разделят на I и Q потоци. След това тези потоци се използват за контрол на амплитудите на два сигнала на носител, които са на 90 градуса извън фаза един с друг. Като променяме амплитудите на тези два носители, можем да създадем различните символи на диаграмата на съзвездието.
Например, ако имаме определена група битове, която съответства на определен символ в съзвездието 16 - QAM, модулаторът ще регулира амплитудите на I и Q носителите, за да генерира този символ. Полученият сигнал след това се изпраща за предаване.
Предимства на QAM
Едно от най -големите предимства на QAM е високата му спектрална ефективност. Тъй като може да предава повече данни на символ в сравнение с по -прости схеми за модулация като AM или FM, той позволява по -високи скорости на данни в рамките на дадена честотна лента. Това е от решаващо значение в съвременните комуникационни системи, където има нарастващо търсене на по -бърз трансфер на данни.
Друго предимство е неговата гъвкавост. Можем да имаме различни нива на QAM, като 16 - QAM, 64 - QAM, 256 - QAM и др. По -висок - поръчка QAM (като 256 - QAM) може да предаде още повече данни на символ, но също така изисква по -добър сигнал - към - съотношение на шума. Така че, в зависимост от качеството на комуникационния канал, можем да изберем съответното ниво на QAM.
Приложения на QAM
QAM се използва широко в различни комуникационни системи. Например, той се използва в кабелни телевизионни мрежи за предаване на множество канали от видео и аудио данни върху един коаксиален кабел. Използва се и в безжични локални мрежи (WLAN) като WI - FI, където се изисква пренос на данни с висока скорост.
Нашите QAM модулатори
Като доставчик на модулатор на QAM ние предлагаме набор от модулатори с високо качество, които да отговарят на различни нужди на клиентите. Например имаме16 канал RF модулатор, което е чудесно за приложения, при които трябва да предавате няколко канала с данни едновременно. Той е проектиран да бъде надежден и ефективен, като гарантира гладко предаване на данни.
Имаме иISDB - TB модулатор. ISDB - TB е цифров наземен телевизионен стандарт, използван в някои региони. Нашият ISDB - TB модулатор е специално пригоден да отговаря на изискванията на този стандарт, осигурявайки висококачествено видео и аудио предаване.

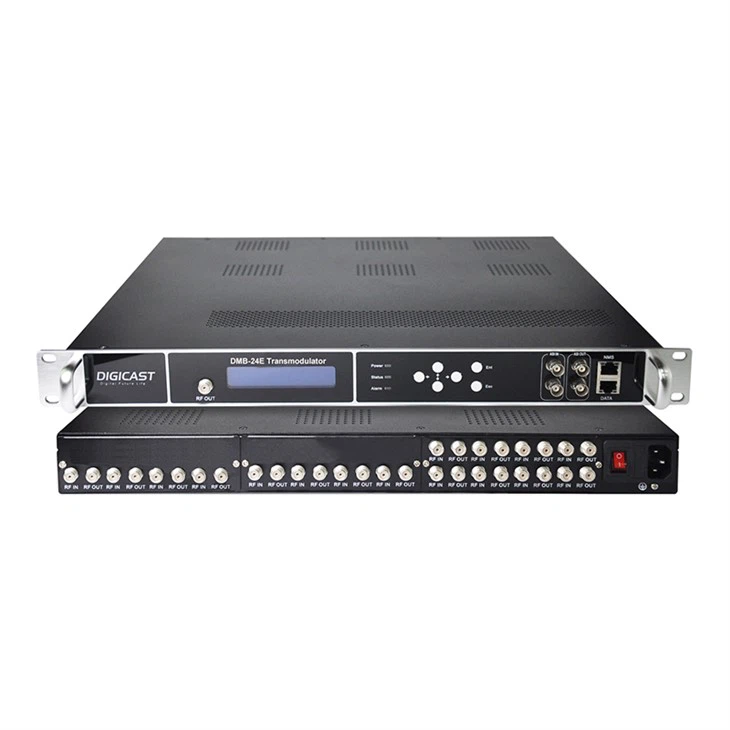

И тогава е нашRF модулатор. Този модулатор е подходящ за широк спектър от RF приложения, предлагащи отлична производителност и гъвкавост.
Свържете се с нас за закупуване
Ако сте на пазара за QAM модулатор, независимо дали е за малък мащабен проект или голяма комуникационна система за мащаб, ние сме тук, за да помогнем. Нашият екип от експерти може да ви помогне да изберете правилния модулатор за вашите специфични нужди. Ние предлагаме конкурентни цени, висококачествени продукти и отлично обслужване на клиентите.
Не се колебайте да се свържете с нас, за да започнем процеса на закупуване. С нетърпение очакваме да работим с вас и да ви помогнем да постигнете вашите комуникационни цели.
ЛИТЕРАТУРА
- Proakis, John G. и Masoud Salehi. "Инженерство на комуникационните системи." Pearson Education India, 2002.
- Хайкин, Саймън. "Комуникационни системи." Wiley, 2000.
