Ей там! Като доставчик на аналогов модулатор често ме питат кога да използвам единични и диференциални аналогови модулатори. Това е решаващ въпрос и в този блог ще го разбия за вас по прост и лесен начин - да разбера начин.
Да започнем с основите. Аналоговият модулатор е устройство, което взема входен сигнал и го модифицира по някакъв начин, за да произведе изходен сигнал. Използва се в широк спектър от приложения, от потребителска електроника до индустриално оборудване.
Единични аналогови модулатори
Еднократни аналогови модулатори са доста лесни. Те имат един входен терминал и един изходен терминал. Входният сигнал се препраща към общо основание. Този тип модулатор често се използва, когато входният сигнал е сравнително ниска - честота и шумовата среда не е твърде сурова.
Едно от основните предимства на единичните модулатори е тяхната простота. Те са по -лесни за проектиране и внедряване в сравнение с диференциални модулатори. Тази простота се превръща и в по -ниска цена, което ги прави популярен избор за бюджетни проекти.
Например, в някои основни аудио системи, еднократни аналогови модулатори могат да се използват за преобразуване на аудио сигнал във формат, който може да бъде предаден върху кабел. Тези системи обикновено не изискват висока прецизна обработка на сигнали, така че простотата на модулаторите с единично завършване е чудесна.
Друго приложение е в някои по -стари потребителски електроника. Устройства катоHDMI към RF аналогов телевизионен предавателв някои случаи може да използва еднократни модулатори. Тези предаватели са проектирани да преобразуват HDMI сигнали в RF сигнали за по -стари телевизионни набори, които нямат HDMI входове. Тъй като сигналът не е необходимо да изминава дълги разстояния или да бъде изключително прецизен, модулаторите с единично завършване могат да вършат работата ефективно.
Въпреки това, единичните модулатори имат своите ограничения. Те са по -податливи на шум и смущения. Тъй като сигналът е препратен към обща основа, всеки шум на земята може да повлияе на качеството на сигнала. Също така, модулаторите с единично завършване не са много добри в отхвърлянето на общ шум от режим, който е шум, който се появява както на сигнала, така и на земята.
Диференциални аналогови модулатори
Диференциалните аналогови модулатори, от друга страна, имат два входни терминала и два изходни терминала. Входният сигнал е разликата между двете входни напрежения. Тази настройка осигурява няколко предимства пред модулаторите с единично завършване.
Едно от най -големите предимства е отхвърлянето на шума. Диференциалните модулатори са много добри в отхвърлянето на общ - режим шум. Тъй като модулаторът се интересува само от разликата между двата входни сигнала, всеки шум, който се появява и в двата входа (общ - режим шум), се отменя ефективно. Това прави диференциалните модулатори идеални за приложения, при които сигналът трябва да изминава дълги разстояния или където шумовата среда е сурова.
В индустриални приложения, например, често се използват диференциални аналогови модулатори. Във фабрична обстановка има много източници на електрически шум, като двигатели и захранвания. Диференциалният модулатор може да гарантира, че сигналът остава чист и точен дори в тази шумна среда.
Друга област, в която диференциалните модулатори блестят, е при предаване на данни с висока скорост. Те могат да се справят с високочестотни сигнали с по -малко изкривяване в сравнение с модулатори с единично завършване. Това ги прави подходящи за приложения катоIP към аналогов NTSC PAL модулатор. Тези модулатори се използват за преобразуване на цифрови сигнали, базирани на IP в аналогови NTSC или PAL сигнали за по -стари телевизионни системи. Изискванията с висока скорост и висока прецизност на това приложение са добре изпълнени от диференциални модулатори.
Диференциалните модулатори също предлагат по -добра линейност. Линейността се отнася до това колко добре изходът на модулатора следва входа. По -линеен модулатор ще даде по -точен изходен сигнал, което е важно в приложенията, при които вярността на сигнала е от решаващо значение.
Диференциалните модулатори обаче са по -сложни и скъпи от модулаторите с единични край. Те изискват повече компоненти и по -сложен дизайн. Тази сложност също означава, че те са по -трудни за отстраняване и поддържане.
Кога да изберете еднократно или диференциално
И така, кога трябва да изберете единичен аналогов модулатор и кога трябва да отидете на диференциал?
Ако работите по проект с ограничен бюджет и изискванията за сигнала не са твърде строги, модулатор с един -единствен завършен е вероятно пътят. Например, ако изграждате обикновен аудио усилвател за малка стая или основно домашно, направено електронно устройство, еднократно завършен модулатор може да осигури ефективно решение.
От друга страна, ако вашият проект изисква обработка на висока прецизна сигнал, предаване на сигнал за дълги разстояния или работи в шумна среда, диференциалният модулатор е по -добрият избор. Помислете за голяма система за промишлено наблюдение на мащаб или аудио система с висок край, която трябва да възпроизведе звука с изключителна точност. В тези случаи ползите от диференциалните модулатори по отношение на отхвърлянето на шума и качеството на сигнала надвишават по -високата цена и сложност.
Друг фактор, който трябва да се вземе предвид, е съществуващата инфраструктура. Ако системата ви вече използва единични сигнали и компоненти, може да е по -практично да се придържате към един -краен модулатор. Ако обаче проектирате нова система от нулата и имате бюджет, може да си струва да инвестирате в диференциален модулатор за по -добра производителност в дългосрочен план.
Agile модулатори: Многостранна опция

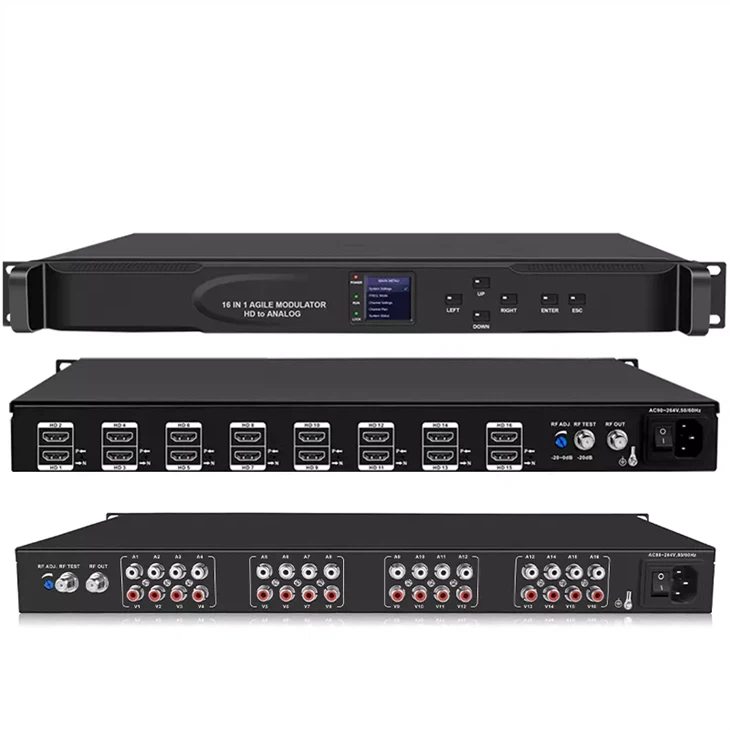

Ние също предлагамеAgile модулатор, който по някакъв начин съчетава най -доброто от двата свята. Agile модулаторите са проектирани да бъдат гъвкави и могат да се адаптират към различни изисквания за сигнал. Те могат да работят както в единични, така и в диференциални режими, в зависимост от приложението.
Тази гъвкавост ги прави чудесен избор за проекти, при които изискванията на сигнала могат да се променят с течение на времето или за системи, които трябва да бъдат съвместими с различни видове сигнали. Например, в среда за изследвания и разработки, където тествате различни техники за обработка на сигнали, Agile модулатор може да осигури необходимата гъвкавост.
Заключение
В заключение, изборът между единични и диференциални аналогови модулатори зависи от няколко фактора, включително бюджет, изисквания за сигнал, шумна среда и съществуваща инфраструктура. Еднократните модулатори са прости и разходи - ефективни, докато диференциалните модулатори предлагат по -добро отхвърляне на шума и качество на сигнала, но се предлагат с по -висока цена и по -голяма сложност.
Ако все още не сте сигурни кой тип аналогов модулатор е подходящ за вашия проект, не се колебайте да се свържете с нас. Имаме екип от експерти, които могат да ви помогнат да вземете най -доброто решение въз основа на вашите специфични нужди. Независимо дали работите върху малък хоби проект или с голямо приложение на мащаб, ние имаме подходящия аналогов модулатор за вас. Нека започнем разговор за вашия проект и да намерим идеалното решение заедно!
ЛИТЕРАТУРА
- „Аналогов интегрален схема“ от R. Gregorian и GC Temes
- „Изкуството на електрониката“ от Пол Хоровиц и Уинфийлд Хил
