4 HDMI енкодер модулатор

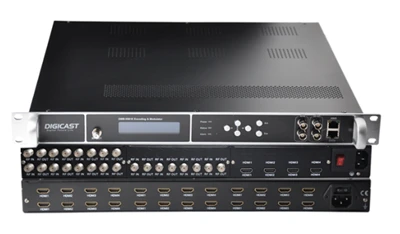

Многоканален H.264 HD енкодер и модулатор от серия DMB-9581E (всичко-в-едно)​ е високо{0}}плътно, гъвкаво интегрирано устройство, което съчетава кодиране, мултиплексиране, капсулиране и модулация за 8/12/16/20 до 24 HDMI входа. Той осигурява изключителна производителност на HD кодиране и модулация. В допълнение към HDMI входовете, устройството също така поддържа едновременно въвеждане на тунер, което позволява демодулиране на тунер сигнали заедно с кодиране на HDMI сигнал. Той осигурява конфигурируем RF изход във формати DVB-T/DVB-C/ATSC/ISDB-T/DTMB.

Модулатор на енкодер​ (наричан още Encoder-Modulator илиEnc Mod) е професионално устройство за излъчване, коетопреобразува необработени аудио/видео сигнали в готов-телевизионен сигнал.

С прости думи, той изпълнява две основни задачи:

Кодиране (цифровизиране и компресиране):

Той приема аудио/видео входове (като HDMI, SDI или IP потоци) и ги преобразува в компресиран цифров поток (обикновено във формат MPEG-2, MPEG-4, H.264 или H.265). Това прави сигнала по-малък за ефективно предаване.

Модулиране (Правене на излъчване):

Той взема този компресиран цифров поток и го „модулира“, -което означава, че поставя данните върху определен радиочестотен (RF) носещ сигнал. Това създава стандартен телевизионен сигнал, който може да бъде разбран от телевизори или де{2}}приставки

Вход

Версия 1: Поддържа 4, 8, 12, 16, 20 или 24 HDMI входа, плюс 2 независими ASI входа и 128 IP (SPTS/MPTS) потока, с възможност за мултиплексиране.

Версия 2: Предлага опционални хибридни входни конфигурации HDMI+тунер, като 16 HDMI + 8 тунера или 8 HDMI + 16 тунера. Входовете за HDMI и тунер трябва да са кратни на 4, с максимум комбинирани общо 24 входни канала.

Изход

DATA1: IP изход, поддържащ RTMP, HTTP, RTSP, HLS и SRT протоколи.

DATA2: IP изход, поддържащ UDP/RTP протокол; плюс 2 независими ASI изхода.

RF изход: Може да се конфигурира за 16/24 RF носители във формати DVB-T, ATSC-T, ISDB-T, Tb или DTMB или 32 RF носители във формат DVB-C.

(Забележка: ISDB-T RF изходът е ограничен до 1 ASI вход и поддържа само 2K режим; 4K и 8K не се поддържат.)

Характеристики​

Изключителна линейност на модулацията и качество на сигнала, с коефициент на грешка на модулацията (MER) по-голям или равен на 40dB.

Енерго{0}}ефективен дизайн с висока експлоатационна надеждност, предлагащ средно време между откази (MTBF) по-голямо или равно на 50 000 часа.

Вградена-функция за мултиплексиране за интегриране на локално съдържание с външен транспортен поток (TS) или IP-базирани входове.

Конфигурационната памет се запазва при загуба на захранване.

Дистанционно управление и наблюдение, достъпно чрез стандартен уеб браузър през Ethernet порта.

Фърмуерът може да се актуализира безпроблемно през мрежата чрез Ethernet интерфейса.
