ПРЕГЛЕД

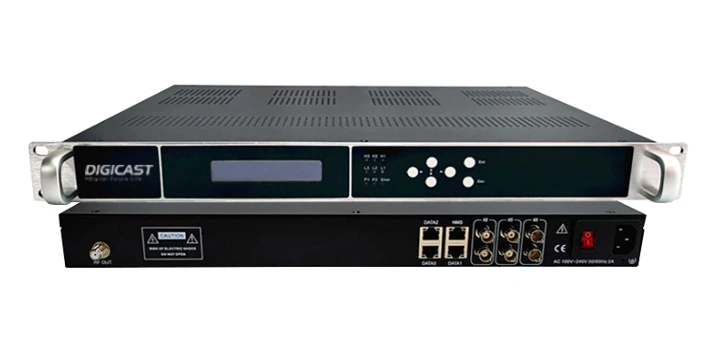

IP-към-RF модулаторът от серия DMB‑5100E представлява новоразработено, рентабилно решение за аудио и видео обработка, пригодено за изграждане на преден край на цифрова телевизия. Разработен от нашия професионален екип за научноизследователска и развойна дейност, този продукт интегрира високопроизводителни технологии за получаване на сигнал, обработка на потоци и цифрова модулация, за да осигури стабилна и ефективна производителност на оптимизирана цена.
Създадена за свързване на IP медийно предаване и традиционни мрежи за разпространение на RF, тази серия приема мултимедийно съдържание, предавано през IP опорни мрежи, мрежи в градски район и CDN платформи, след което професионално преобразува и модулира програмите в стандартни цифрови RF сигнали. Тези модулирани сигнали могат да се предават плавно по коаксиални кабелни мрежи, както и по наземни и кабелни телевизионни системи, съвместими със стандартите DVB‑T, ATSC, ISDB‑T и DVB‑C.
Разположено в силно интегрирано, компактно шаси „всичко в едно“, устройството поддържа богати и разнообразни входни протоколи, за да се адаптира към различни съвременни източници на стрийминг. Чрез своя Gigabit Ethernet интерфейс той може да получава IP транспортни потоци в множество основни формати, включително RTMP, HTTP, RTSP, HLS и SRT. Втори физически мрежов интерфейс осигурява 3 независими UDP/RTP входни канала и 8 MPTS UDP/RTP изходни канала, поддържащи гъвкаво планиране и разпространение на множество програмни потоци.
ХАРАКТЕРИСТИКА
Устройството е оборудвано с три Gigabit Ethernet порта за данни както за IP вход, така и за изход. То приема RTMP, HTTP, RTSP, HLS и SRT потоци през DATA1, както и UDP/RTP потоци през DATA3. Осем MPTS изхода през UDP/RTP са достъпни през DATA2 интерфейса. То може да получава стотици IP потоци, да извършва персонализирано ре-мултиплексиране и да генерира до 24 DVB-T, ATSC или ISDB-T много-канални RF сигнали, позволяващи разпространението на стотици програми със стандартна{10}}дефиниция и висока-дефиниция през коаксиални или наземни мрежи. Предоставят се гъвкави RF изходни конфигурации, включително 8, 12, 16 или 24 канала за DVB-T, ATSC, ISDB-T и DTMB, или 16/32 QAM канали за DVB-C. Предният панел включва L1, L2, L3, H1, H2 и H3 индикаторни светлини за наблюдение на шест ASI входа. Операциите за мултиплексиране и модулация са интегрирани в едно устройство. Уеб-базиран интерфейс за управление позволява удобно дистанционно управление достъп, контрол и надграждане на фърмуера. Всеки канал поддържа до 180 PID с пълна функционалност за пренасочване на PID. Устройството осигурява изключителна производителност на модулация с остри спектрални рамена и MER стойност не по-малка от 37 dB. Характеризира се с ниска консумация на енергия и висока стабилност, със средно време между отказите над 50 000 часа.
ПРИЛОЖЕНИЕ
|
Различни DTV системи за излъчване |
Мол Инфо и Корпоративна телевизия |
|
Домашно забавление |
Индустриален мониторинг и HD наблюдение |
|
Campus TV и спортове на живо |
Апартамент, частна къща |
|
Обществено излъчване |
Ресторант, яхта, клуб и курорт |
|
Хотелска и болнична телевизия |
Мобилно устройство за магистрали и железници |
|
Музей, театър и кино, гимназия |
Летище, ЖП гара |
|
HDTV разпространение |
Реклама в Square и т.н |
DVB-C МОДУЛАЦИЯ
Канал: 16/32*DVB-C не-съседна честота RF изход
Честотен диапазон: 96~864MHz,1Khz една стъпка
MER По-голямо или равно на 37 dB
Символна скорост: 5 ~ 7 Mbaud
Регулиране на общото изходно ниво -35~-5dBm със стъпка от 0,1 dB
DVB-C стандарт (J83.A, J83.B, J83.C)
|
Превозвач |
Приложение А |
Приложение Б |
Приложение В |
|
|
Съзвездие (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Честотна лента (Mhz) |
8 |
6 |
6 |
6 |
|
Символна скорост (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Популярни тагове: ip rf цифров модулатор, Китай ip rf цифров модулатор производители, доставчици, фабрика
Спецификации
Вход за FTA тунери
DVB-T/T2 тунер
Честотен диапазон: 30MHz-1000Mhz
Честотна лента: 6Mhz, 7Mhz, 8Mhz
Ниво: -87 ~ -20dBm
Съзвездие: QPSK, 16QAM, 64QAM, 256QAM (само DVB-T2)
FEC демодулация: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Предпазен интервал: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb тунер
Диапазон на входната честота: 30 ~ 900MHz
Честотна лента: 6MHz
Съзвездие: DQPSK, QPSK, 16QAM, 64QAM
Interleave: 0, 4, 8, 16
Предпазен интервал: 1/32, 1/16, 1/8, 1/4
Режим на предаване: 2K, 4K, 8K (FFT)
FEC (кодова скорост): 1/2, 2/3, 3/4, 5/6, 7/8
DVB-C тунер
Диапазон на входната честота: 110 ~ 862MHz
DVB-C (J83.A, J83.C,НЕ Приложение Б)
Превозвач: Приложение A, Приложение C
Съзвездие (QAM): 16, 32, 64, 128, 256, 64/256
Честотна лента (Mhz): 8, 6
Символна скорост (Mbaud): 5-7, 4.2-5.3
Интерфейс на тунера: Конектор F-женски тип
DVB-S/S2/S2X тунер
Входна честота: 950-2150Mhz
Символна скорост: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1~55 MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Сила на сигнала: -65 ~ -25dBm
Половина SyQuest Baseband filler (Roll off factor):
0,35 за DVB-S
0,15 до 0,35 за DVB-S2
0,05 до 0,35 за DVB-S2X
FEC демодулация: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
15/11, 9/7, 5/4, 6/5 (DVB-S2X 64APSK)
Режим на демодулация: QPSK, 8PSK, 16APSK, 32APSK (само DVB-S2)
Избор на полярност на LNB: Vol 0, 13V, 18V по избор
Тон за избор на лента на LNB: 0/22Khz Избираем
Входен импеданс: 75 Ω
FEC (кодова скорост): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: Съвместим с DiSEqC 2.0
ATSC тунер
Честотен диапазон: 50–860 MHz
Ключова справочна спецификация: ATSC A/53
Входящо ниво: -34 до +40 dBmV
Съзвездие: 8-VSB
Честотна лента: 6Mhz
Опция за модулация на RF изход
Модулация (4/8*RF DVB-T/ASTC/ISDB-T или 16/32 DVB-C за опция)
Конектор: 1 порт, тип F-, 75Ω
Възвратна загуба на изход: 14 dB
MER По-голям или равен на 40dB
RF изходно ниво: -20 ~ 0dbm, 0.1db стъпка
Брой RF канали: 4/8
Режим на модулация: DVB-C, DVB-T, ATSC, ISDB-T, DTMB опция
DVB-T модулация
Канал: DVB-T съседни честоти
Стандарт на модулация: EN300744
Честотен диапазон: 50-960Mhz,1Khz една стъпка
Стандарт на модулация: EN300744
Широчина на честотната лента: 6M, 7M, 8M
FFT режим: 2K, 8K
Съзвездие: QPSK, 16QAM, 64QAM
Предпазен интервал 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS битрейт <31 Mbit/s
ATSC-T модулация
Канал: 8VSB съседни честоти
Съзвездие: 8VSB
Честотен диапазон: 50-960Mhz, 1Khz една стъпка
Съзвездие: 8VSB
TS битрейт <19 Mbit/s
MER По-голям или равен на 40 dB
DVB-C модулация (опция 16 или 32 DVB-C изход)
16* DVB-C изходна МОДУЛАЦИЯ
Канал: 16*DVB-C съседна честота RF изход
Честотен диапазон: 50~960MHz,1Khz една стъпка
Диапазон на честотната лента 192 Mhz между началната и крайната честота, задайте 16 честоти в рамките на диапазона на честотната лента от 192 Mhz
MER По-голям или равен на 40 dB
символна скорост: 5 ~ 7 Mbaud
общо регулиране на изходното ниво -35~-5dBm със стъпка от 0,1 dB
DVB-C стандарт J83.A (DVB-C, J83.B, J83.C)
Съзвездие (QAM): 16,32,64,128, 256
|
Превозвач |
Приложение А |
Приложение Б |
Приложение В |
|
|
Съзвездие (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Честотна лента (Mhz) |
8 |
6 |
6 |
6 |
|
Символна скорост (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C изходна МОДУЛАЦИЯ
Канал: 32*DVB-C не-съседна честота RF изход
Честотен диапазон: 96~864MHz,1Khz една стъпка
обхват на честотната лента 768 Mhz, честотните точки могат да се използват гъвкаво в рамките на обхвата на честотната лента
MER По-голям или равен на 40 dB
символна скорост: 5 ~ 7 Mbaud
общо регулиране на изходното ниво -35~-5dBm със стъпка от 0,1 dB
DVB-C стандарт J83.A (DVB-C, J83.B, J83.C)
|
Превозвач |
Приложение А |
Приложение Б |
Приложение В |
|
|
Съзвездие (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Честотна лента (Mhz) |
8 |
6 |
6 |
6 |
|
Символна скорост (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T модулация
Канал: честота ISDB-T
Честотен диапазон: 50-960Mhz, 1Khz една стъпка
ISDB-T стандарт ARIB STD-B31
Съзвездие: DQPSK, QPSK, 16QAM, 64QAM
Предпазен интервал: 1/32, 1/16, 1/8, 1/4
Режим на предаване: 2K, 4K, 8K
Кодова скорост: 1/2, 3/4, 5/6, 7/8
Честотна лента: 6MHz
TS битрейт <21 Mbit/s
MER По-голям или равен на 40 dB
DTMB стандарт GB20600-2006
Съзвездие: 4QAM, 16QAM, 32QAM, 64QAM
Кодова скорост: 0.4, 0.6, 0.8
Предпазен интервал: 420, 595, 945 ЙОНИ
Мултиплексиране
Максимално пренасочване на PID 180 входа на канал
Пренасочване на PID автоматично или ръчно
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Вмъкване
Точна PCR настройка
Максимален брой: 4 или 8 mux за RF и 1 Mux за 1*MPTS
ASI I/O
DVB-ASI: 2 * ASI вход и 2 * ASI изход, един за резервно копие, 75Ω, BNC, 188 байта
MPEG-2: TS през DVB-ASI (EN 50083-9)
Избираем ASI изход: огледало на един MPTS
IP I/O Stream Output
IP I/O
RJ45 порт: 100/1000M GbE порт, 1*DATA порт, използван за вход и изход
IP изход: 1*MPTS & 127*SPTS UDP/RTP IP изход (4*RF изход)
8*MPTS&512*SPTS при 8*RF изход
IP вход: 128*MPTS/SPTS UDP/IP
TS през UDP, уникаст и мултикаст стрийминг TS през IP
система
Конфигурационен интерфейс: уеб-базиран
Отдалечен ъпгрейд: чрез мрежа
Конектор: RJ45, 10/100M Ethernet интерфейс
