Преглед

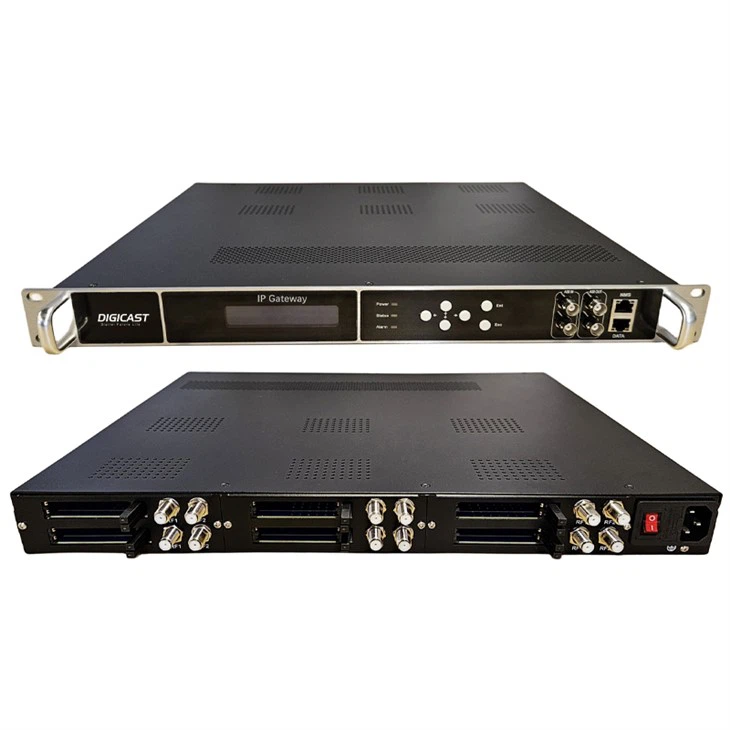

DMB -90 E-CI многоканални професионален приемник, Поддръжка 6 модула в задния панел, всеки модул с 2*независими сателитни DVB S/S2/S2X тунери/DVBT/ATSC/ISDB-T Вход с 2*CI слота За CI стандартна CAM карта за декриптиране на криптираните канали, Total Max 12 Tuners Input, 4/8/12 Tuners Option Option, също така поддържа конвертиране на различни източници на сигнал, тунер, HDMI, ASI, IP смесен вход по избор, IP изходен порт с 4* Mpts +512* SPTS, той също има 2 ASI входа за външни източници на TS. Той е интегриран с тунер демодулация, която може да демодулира от 4/8/2 12 канални тунери, след което да изведе IP пакета чрез различен IP адрес и портове.
Характеристики:
Различна входна версия--: До 6 модула (12 криптирани тунера) вход, всеки модул 2*Вход за тунер +2*CI слота, опция за вход за 4/8 тунера или комбинация от Тунер и HDMI вход в едно устройство по избор
Различна стандартна опция за тунер --DVB-S/S2/S2X, DVB-T/T2, DVB-C, DTMB, ISDB-T/Tb, ATSC-T
Множество функции --Два отделни ASI вход за външно TS мултиплексиране
Мощен GigE DATA порт---128*MPTS/SPTS UDP/IP вход, 4*MPTS +512 SPTS IP протокол UDP/RTP/RTSP Изход
Популярни тагове: isdb-t към ip конвертор, Китай isdb-t към ip конвертор производители, доставчици, фабрика
Спецификации
Вход на FTA тунери
DVB-T/T2 тунер
Честотен диапазон: 30MHz -1000 MHz
Честотна лента: 6Mhz, 7Mhz, 8Mhz
Ниво: -87 ~ -20dBm
Съзвездие: QPSK, 16QAM, 64QAM, 256QAM (само DVB-T2)
FEC демодулация: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Предпазен интервал: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/TB тунер
Обхват на входната честота: 110 ~ 862 MHz
DVB-C (J83.a, J83.c,НЕ Приложение B)
Превозвач: Приложение A, Приложение C
Съзвездие (QAM): 16, 32, 64, 128, 256, 64/256
Честотна лента (Mhz): 8, 6
Скорост на символа (Mbaud): 5-7, 4. 2-5. 3
Интерфейс на тунера: Connecter f-женски тип
DVB-S/S2/S2X тунер
(DVB-SS2X е опция и се заплаща допълнително при избор на DVB-SS2 вход за тунер)
Входната честота: 950-2150 MHz
Скорост на символа: 1 ~ 54msps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1 ~ 60MSPS (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1 ~ 55msps (DVB-S2/S2X 32APSK)
1 ~ 34MSPS (DVB-S2/S2X 64APSK)
Сила на сигнала: -65 ~ -25dBm
Половин пълнител за базова лента на Syquest (фактор на разточване):
0. 35 за DVB-S
{{0}}. 15 до 0,35 за DVB-S2
{{0}}.05 до 0,35 за DVB-S2X
FEC демодулация: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S 2 8 PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK-OPTION)
Режим на демодулация: QPSK, 8PSK, 16APSK, 32APSK (само DVB-S2)
Избор на полярност на LNB: Vol 0, 13V, 18V по избор
Тон за избор на лента на LNB: 0/22Khz по избор
Вход импеданс: 75 Ω
FEC (кодова скорост): 1/2, 2/3, 3/4, 5/6, 7/8
Diseqc: diseqc 2. 0 съвместим
Мултиплексиране
Максимален PID реминг 180 вход на канал
Пренасочване на PID автоматично или ръчно
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Вмъкване
Точно регулиране на PCR
IP/ASI ИЗХОД
ASI I/O.
DVB-ASI: 2 ASI входа и изхода, 75Ω, BNC, 188 байта
Mpeg -2 ts над dvb-asi (en 50083-9)
ASI out: избираемо огледало на един MPTS
IP I/O.
RJ45 порт: 100/1000M GbE порт, 1*DATA порт, използван за вход и изход
IP изход: 4*mpts +512 SPTS от порта за данни
IP вход: 128*MPTS/SPTS UDP/IP вход от порта за данни
TS през UDP, unicast и мултикаст стрийминг TS през RTP/RTSP
Конфигурируем размер на пакета (2-7)x188 байта, филтриране на нулев пакет
Избираемо ограничение на SPTS: 2.3M, 2.5M, 2.9, 3.3M, 3.8M, 4.6M, 5.7M, 7.6M, 11.5M, 23M
Система
Локален интерфейс: LCD + бутони за управление
Конфигурационен интерфейс: Уеб базиран
Отдалечен ъпгрейд: чрез мрежа
Конектор: RJ45, 100M/1000M Ethernet интерфейс
Физическа и сила
Напрежение: 100 до 120/200 до 240V AC ±10%; 50/60Hz
Консумация: 60W
Работна температура: 0 ~ 50 градуса
Температура на съхранение: -20 ~ 80 градуса
Размери: 483mm (W)*380mm (D)*44.5mm (H)
Тегло: 9,3 кг/бр
